鏈板式排屑機是將機械加工過程中切削下來的黑色、有色金屬的切屑收集并輸送至集屑箱中的機床輔助設備。鏈板式排屑機可廣泛應用于數控機床、組合機床、加工中心，專業化機床、流水線、自動線的切削輸送設備。輸送效率高、輸送速度選擇范圍大。鏈板結構形式為新型的鉸接多球面鏈板，輕小切屑也不易粘附在鏈板上。材質選用好不銹鋼板或高碳鋼板，主要零部件均經耐磨及耐磨腐蝕處理。工作運轉平穩、無噪音，配有機械過載保護及電器過載發訊保護裝置，安全可靠，是現代化工業生產中不可缺失的機床輔助設備，亦可作為小型機件的輸送裝置。



鏈板排屑機按鏈條節距區別有31．75，38.1，50．8，63．5，101．6幾種供選擇。

鏈板式排屑機基本特點：本裝置系列化、通用化、標準化程度高，操作簡單、運行可靠、拆裝方便、維修容易。亦可與其它排屑裝置聯合使用，形成各種形式排列的切削處理系統。

1.可處理各類切屑；也可作為沖壓，冷鐓機床小型零件的輸送裝置。

2.輸送效率高，輸送速度選擇范圍大；

3.鏈板寬度多樣化，結構形式分為無縫鏈板和有縫鏈板兩種。

4、流線造型，美觀大方，排屑順暢。

5.具有過載保護功能。

6.體積小、效能高；為CNC,NC及產業機械**好之搭配機型

7..鏈板寬度多元化，提供了絕佳的搭配彈性及有效的應用

8..一體成型的鏈板組合，強度高、配合精準、動作穩定安靜

9..精密的凸點設計，可有效防止碎屑附著，增加出除屑能力

10..扭力限制設定，有效降低操作不當所造成之損害



鏈板式排屑機的適用范圍

廣泛應用于數控機床、組合機床、加工中心、專業化機床、流水線、自動線等切屑，大型機床及生產線的遠距離的切屑輸送，也可作為沖壓，冷鐓機床小型零件的輸送裝置。

鏈板式排屑機的定做：

各部位的尺寸可根據切屑機械的不同而設計。






注：

（1）電機功率根據有效排屑寬度B2、水平長度L1、提升高度H確定。

（2）鏈板節距不同，外殼高度H1**小值也不同：



     節距 31.75mm 外殼**小高度H1 100mm;



     節距 38.1mm 外殼**小高度H1 135mm;



     節距 50.8mm 外殼**小高度H1 180mm;



     節距 63.5mm 外殼**小高度H1 230mm;



     節距 101.6mm 外殼**小高度H1 260mm;

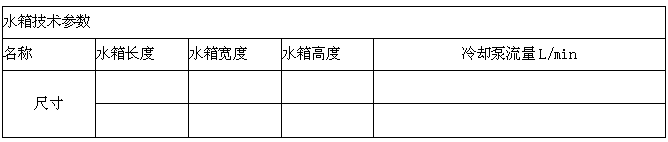

（3）排屑機水箱可根據客戶要求制作成不同形狀。



（4）可根據用戶實際不同要求設計制造。
