刮板式排屑機主要有殼體、驅動站、張緊站、模鍛易拆鏈條、整體式刮屑板（可拆式刮屑板）、過載保護等裝置等部件組成。



刮板式排屑機的特點：



刮板式排屑機輸送范圍選擇范圍大，工作效率高，有效排屑寬度多樣化，可提供充足的選用范圍，刮屑板的高度及分布間距可隨機設計。



刮板式排屑機的用途：



刮板式式排屑機，體積小、效能高；為CNC、NC及產業機械**適合搭配機型。提供了絕佳的搭配彈性及有效的應用。鏈板寬度多元化。強度高、配合精準、動作穩定寧靜。以收集和輸送顆粒有效降低操作不當所造成之損害。扭力限制設定。本裝置采用鏈條拖動刮屑板將切屑沿排屑機底部刮出。輸送流量較大。濕式加工中刮板式排屑機是替代磁性排屑機的首選機型，本機采取國外技術。兩條特制的鏈輪。連續排出切屑。該產品能連續排出多種機床加工下來狀的金屬鐵屑、細鐵屑、鑄件鐵屑和非金屬切屑。刮板式排屑機是當代機床發展所必須的機床功能部件。鏈條傳動鏈板。使其從冷卻液中分離出來。切屑落入料斗，集中處置，提高機床自動化水平。本裝置外形美觀，結構緊湊，傳動平穩，強度好，是各類機床理想的配套件。



刮板式排屑機的定做：

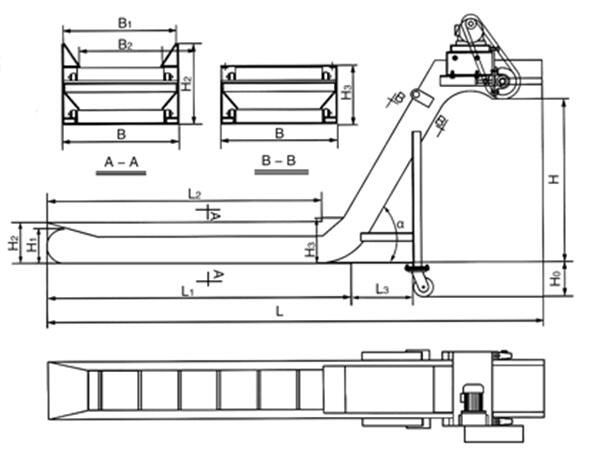

各部位的尺寸可根據切屑機械的不同而設計。





注：



（1）電機功率根據有效排屑寬度B2、水平長度L1、提升高度H確定。



（2）鏈板節距不同，外殼高度H1**小值也不同：



     節距 31.75mm 外殼**小高度H1 100mm;



     節距 38.1mm 外殼**小高度H1 135mm;



     節距 50.8mm 外殼**小高度H1 180mm;



     節距 63.5mm 外殼**小高度H1 230mm;



     節距 101.6mm 外殼**小高度H1 260mm;



（3）排屑機水箱可根據客戶要求制作成不同形狀。



（4）可根據用戶實際不同要求設計制造。
